产品简介：
本产品采用半导体激光器作为光源，功耗低、光束重量好、体积小、重量轻、安装使用简便、性能稳定，可用于矿山巷道掘进时的指向定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直等。
主要特点及使用范围：

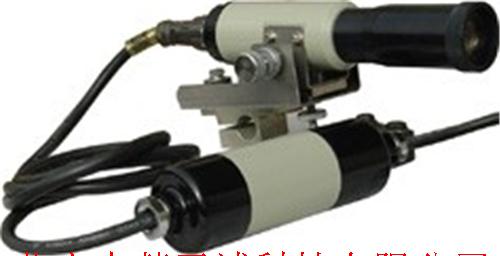

XSM/HJ800-3.7型激光指向仪（以下简称指向仪）采用半导体激光器作为光源，功耗低、光束好、体积小、重量轻、安装使用简便、性能稳定。配套的DJJ 3.7/127型电源具有过流、过压、短路保护等功能。对于无交流电源或频繁移动的场所，可选购本公司配套的YHJ-800-3.7（A）型本安直流电源。 指向仪可用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直。
工作原理：
指向仪采用低功耗半导体激光器发出激光，通过光学系统会聚，使其成为高度准直的激光束，通过水平和垂直微调，完成指向工作。
主要指标：
|
项目
|
指标
|
|
射程
|
＞800m
|
|
输出功率
|
≥5mW
|
|
光斑直径
|
≤70mm (在800m处)
|
|
工作电流
|
≤60 mA
|
|
激光束水平/垂直调节范围
|
≥±2.5
|
|
型式
|
ExmibⅠ
|
|
护等
|
IP54
|
|
外形尺寸
|
Φ46×230×110mm
|
|
重量
|
≤1.60kg
|
|
配套设备
|
DJJ3.7/127型交流电源
|
|
YHJ-3.7型本安直流电源
|
