产品简介：
该产品是采用电磁场感应原理制成的固定式传感器，适用于煤矿井下作业场所中测量电气设备的“开”与“停”的工作状态，仪器输出信号5mA时认为被检测设备为“开”，仪器输出信号为1mA时认为被检测设备输出为“停”。
产品特点及用途：

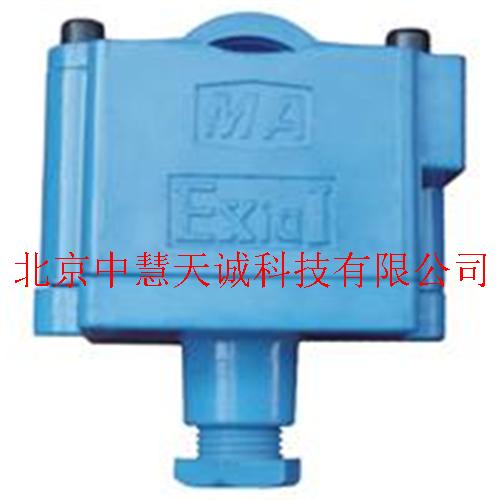

XSM/GKT5-L型矿用设备开停传感器（以下简称仪器），采用电磁感应原理，与类型煤矿安监测系统配套使用，可连续监测煤矿电气设备的“开”、“停”工作状态，具有感应灵敏、抗干扰、安装方便、维护简单等特点。
工作原理：
仪器是由电源电路、磁场感应电路、放大电路、显示电路及信号输出等组成。电源是由关联设备提供的本安电源，信号由磁感应电流经I/V转换、电压放大电路后分别供给显示电路及信号输出电路输出1mA或5 mA电流。
主要指标：
|
项目
|
指标
|
|
测量范围
|
5～30A AC 可调
|
|
基本误差
|
10%
|
|
显示方式
|
有电流通过，红、发光管亮（LED），
无电流通过，红色发光管亮（LED）
|
|
响应时间
|
<1s
|
|
工作方式
|
测量电磁场感应电流
|
|
输出信号
|
开：DC 5mA，停：DC 1mA
|
|
输入电源
|
DC 9V～24V
|
|
电缆长度
|
≤1500m
|
|
型式
|
Exib I
|
|
外形尺寸
|
110×105×80mm
|
|
重量
|
＜0.3kg
|
|
关联设备
|
DJ4G-Z矿用固定式断电仪
|
