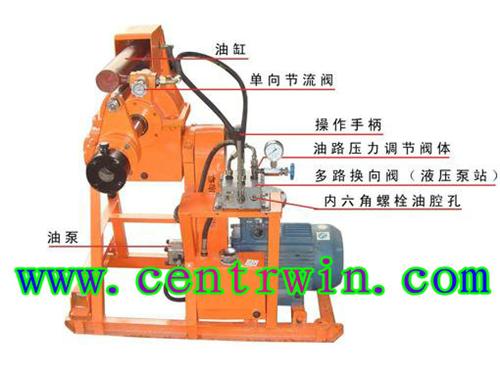

DYXG/ZDK-480/150 型煤矿用坑道钻机,又称为探水钻机、瓦斯探放钻机或突钻机，是我厂在原苏制150钻机和红旗150钻机的基础上，根据“煤矿井下安钻机条件（MT/T356-94）”和我厂的“Q/DGKF001-2003R标准”，结合我国中小煤矿的实际情况和特点，研制开发的。探水钻（瓦斯探放钻）和突钻是煤矿井下安生产的关键设备。它具有探水、排放水；探瓦斯、排放瓦斯；探煤找煤；止煤层和瓦斯突出等功能。是在“石门揭煤”的情况下，显示它的作用和安性。同时，该设备还可用于地面房屋地基勘探，架桥修路钻孔，水文地质勘探等。该设备体积小、重量轻，易于安装拆卸和搬运。操作简单灵活，可实现角度钻孔。结构紧凑合理，维修方便，工作效率高。许多方面优于其它钻机，是中小煤矿比较和的钻探机具。该产品投放市场以来，一直受到广大中小煤矿的。
主要参数
1、zui大钻进深度及开孔和终孔直径：
|
型 号
|
硬度系数
|
煤层（m）
|
岩层（m）
|
开孔直径（mm）
|
终孔直径（mm）
|
|
DYXG/ZDK-480
|
f14以下
|
150
|
120
|
φ130、φ57
|
φ57
|
|
备注：可根据实际工作需要，瓦斯抽放钻头φ130～φ240mm
|
2、钻机钻孔方位角：0～3600
钻机钻孔倾角：0～3600
3、输出转速、转矩、推进力和起拨力
|
型 号
|
输出转速（r/min）
|
转矩（N.m）
|
起拨力（KN）
|
推进力（KN）
|
|
DYXG/ZDK-480
|
≥100
|
≥480
|
4
|
4
|
4、进给行程：400mm
5、地质钻杆：φ42×1000mm、φ42×1500mm φ28×1000mm、45×1500mm φ50×1500mm
螺旋钻杆：φ42×1000mm、φ75×1500mm φ65×1500mm
6、岩芯管直径：φ57×1000mm、φ60×1000mm、φ65×1000mm、φ75×1000mm、φ42×1000mm
7、电机型号功率：
7.5kw 380/660v（660/1140V）
8、外形尺寸（长×高×宽）及主机重量：
1000×565×1240 250kg
煤层钻杆：1.5米/根 275元 ；岩层钻杆：1.5米/根（螺旋进口） 315元
